САМОДЕЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ЧПУ




Последнее время эта тема стала очень популярной. Хочу поделиться опытом изготовления станка.


Конструкция станка

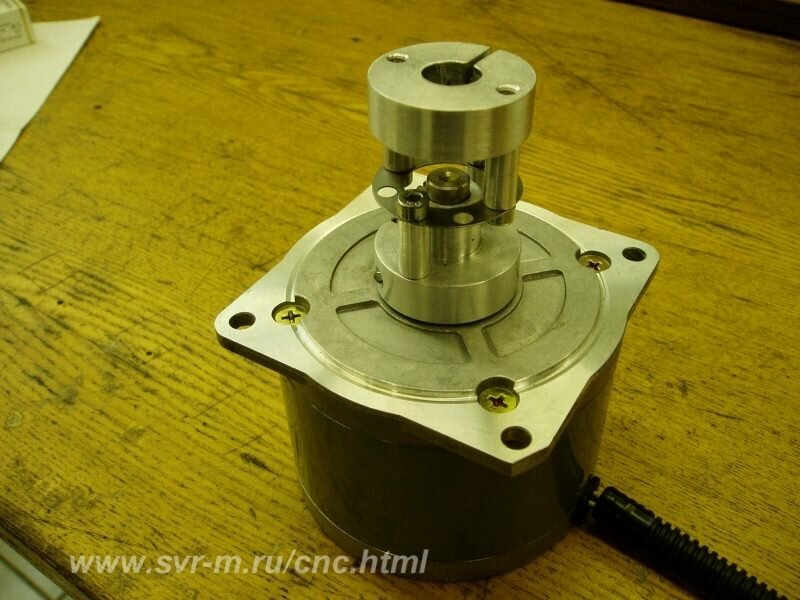

Станина собрана из элементов, отлитых из алюминиевого сплава АК12 и прошедших мех.обработку. Каретки и стол перемещаются по стальным направляющим с линейной шариковой опорой. Движение от шаговых моторов передается через винтовые пары с рециркулирующими шариками. В качестве привода был приобретен кит набор FET3/Cruiser в который входят:
3 шаговых мотора, контроллер управления, блок питания, 3 резистора.
В качестве шпинделя используется фрезер KRESS.






Технические характеристики станка


Ход по оси X

440 мм.

Ход по оси Y

220 мм.

Ход по оси Z

120 мм.

Размер стола

440х220 мм.

Шаг винтов

5 мм.

Привод

3 шаговых мотора

Разрешающая способность

0.028 мм.

Максимальный крутящий момент моторов

11кг./см.

Максимальная скорость перемещений

600 мм./мин.

Максимальное усилие перемещений

130 кг.

Мощность шпинделя

900 Вт.

Обороты шпинделя

8000-26000 об./мин.

Порт связи с PC

LPT

Напряжение питания

~ 220 В/50 Гц

Габаритные размеры

670х460х650

Вес станка

80 кг.






Стоимость работ и комплектующих


кит набор FET3/Cruiser

350$

пересылка кит набора из США

100$

растаможка кит набора

60$

шаро-винтовые пары

700$

направляющие с каретками

1000$

модели для литья деталей станины

160$

литье деталей станины

600$

мех. обработка литья

740$

кронштейн мотора оси Y

30$

стальные пластины стола, кареток

400$

обработка концов винтов

120$

подшипники, крепеж, электрика

150$

фрезер KRESS

250$

.

.

и того:

4660$






Кит набор FET3/Cruiser покупал у www.stepperworld.com Перевел деньги через Вестерн Юнион, через 3 недели пришла посылка.



ШВП и направляющие SBC, покупал у www.servotech.ru в Москве, на заказ.
Срок поставки 4-8 недель. Производство Южной Кореи, качество вполне достойное, но дешевле чем Американские или Японские.


Чертежи в Acad 2000
Скорее не чертежи, а эскизы. Не было желания и времени оформлять все по ГОСТу для разового заказа. Объяснял станочникам "на пальцах".





Элементы конструкции








Фотографии




Внимание!

Заказы на изготовление станков не принимаются!
Данная страница создана с целью обмена опытом!
